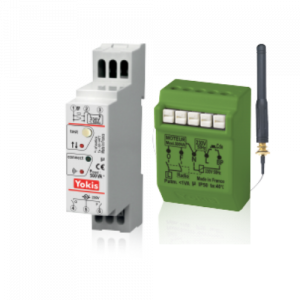

Micromodule volet roulant

Centralisation de volets roulants, de volets à battants
et de stores

MVR500ERP

MVR500ERP

5454467

MVR500ERPX

5454468

MVR500MRP

5454469

MVR500MRPX

5454470

compatible

Pilotez et centralisez simplement, sans travaux vos ouvrants en radio. Mixte filaire et radio les micromodules volet roulant radio peuvent être utilisés avec des commandes filaire (BP simple ou BP double) ainsi que des commandes radio. Comme tous les produits radio YOKIS de dernière génération, les modules volets roulants radio peuvent être intégré dans des scénarios de vie grâce au YOKIS Hub

Micromodules radio

Volet Roulant

MVR500ERP

MVR500ERP

5454467

MVR500ERPX

5454468

MVR500MRP

5454469

MVR500MRPX

5454470

compatible

  • Compatible tous types et marques de volets, stores, brises soleil, ayant un moteur 3 ou 4 fils avec alimentation montée/descente.
  • Récepteurs mixtes radio ET filaires pour des installations adaptées à chaque chantier aussi bien en neuf qu’en rénovation.
  • Récepteurs interconnectables entre eux pour des commandes groupées et centralisées en radio.
  • Système de détection de force moteur intégré permettant d’éviter la casse du volet en cas d’obstacle.

  • Peut être commandé par un nombre illimité d’émetteurs.
  • Tous les récepteurs radio YOKIS peuvent être utilisés en tant que répéteur du signal afin d’augmenter la portée radio.
  • Permet de programmer des butées électroniques haute et basse.
  • Entièrement configurable dans l’outil chantier radio : YOKIS PRO.
  • Compatible avec les YOKIS Hub et l’application de pilotage Yokis YnO pour réaliser des installations connectées.

  • Dans une même habitation < 100m².
  • Traverse un mur porteur ou une dalle.
  • 250m en champ libre à vue et sans obstacle.
  • Réduction de la portée radio si environnement métallique, passage de mur ou de cloison.

Micromodules radio

La gestion des ouvrants sans compromis

L’intégration d’un YOKIS Hub sur l’installation permet de créer des scénarios automatique se déclenchant au lever ou au coucher du soleil. Il est ainsi possible de faire des économies de chauffage grâce à une gestion intelligente des ouvrants. L’utilisation de l’application Yokis YnO vous permet de vous assurer à distance que vous avez bien fermer les volets de votre logement.

MVR500ERP (5454467)
MVR500ERPX (5454468)		MVR500MRP (5454469)
MVR500MRPX (5454470)
Tension secteur230V ~ (+10% – 15%) – 50HZ230V ~ (+10% – 15%) – 50HZ
PuissanceMoteur 3  ou 4 fils 230V ~ 50HZMoteur 3 ou 4 fils 230V ~ 50HZ
Consommation< 1 VA – < 0.3 W< 1 VA – < 0.3 W
Temp. ambiante-20°C + 50°C-20°C + 50°C
Humidité relative0 à 70%0 à 70%
Dimensions (mm)Dimension MVR500ERP(5454467) et MVR500ERPX(5454468)Dimension MVR500MRP(5454469) et MVR500MRPX(5454470)
PERFORMANCES DE LA RADIO

  • Dans une habitation < 100m²
  • Traverse un mur porteur ou une dalle
  • 250 m en champ libre à vue et sans obstacle (Réduction de la portée si environnement métallique, passage de mur ou de cloison)
  • Fréquence : 2.4 GHz
  • Transmission : Bidirectionnelle avec led de contrôle sur l’émetteur.
    Si la led ne clignote pas ce n’est pas un dysfonctionnement des piles, c’est que la transmission radio n’a pas réussi.
  • Conserve les données en cas de coupure secteur.
  • Utiliser un micromodule par moteur.
  • Compatible tous types et marques de moteur en 3 ou 4 fils.
MVR500ERP (5454467)
MVR500ERPX (5454468)		MVR500MRP (5454469)
MVR500MRPX (5454470)
MOTEURS
Maxi 500VA
Maxi 500VA
Moteur 230V 3 fils :
montée, descente, neutre
Icon check
Icon check
Moteur 230V 4 fils :
montée, descente, phase, neutre
Icon check
Icon check
Moteur 230V 2 fils :
montée, descente
Icon cross
Icon cross
Moteur 12/24V 3 fils :
montée, descente, neutre
Icon check (1)
Icon check (1)

(1) Utiliser le MVR500MRP(X).

MVR500ERP (5454467)
MVR500ERPX (5454468)		MVR500MRP (5454469)
MVR500MRPX (5454470)
NoticeTéléchargerTélécharger
Fiche ProduitTéléchargerTélécharger

Câblage module volet radio

MVR500ERP – 5454467

Voir le schéma de câblage

Câblage module volet radio

MVR500MRP – 5454469

Voir le schéma de câblage

Centralisation via une horloge en radio

MVR500ERP – 5454467

Voir le schéma de câblage

ACCESSOIRES

Rallonge 60 cm d’antenne extérieure

RAL60 – 5454083

Support pour antenne fixation
horizontale ou verticale

SUP01 – 5454085

Rallonge 200 cm d’antenne extérieure

RAL200 – 5454084
